Подручник токарного станка по дереву является одной из
основных деталей. Если от передней и задней бабки зависит надёжность крепления
заготовки и скорость её вращения. То от конструкции подручника зависит
безопасность и удобство работы. Подручник должен легко перестраиваться и
надёжно фиксироваться в рабочем положении. Этим требованиям отвечает
эксцентриковый зажим.
Чтобы изготовить эксцентриковый зажим для подручника я
воспользовался штоком от амортизатора. Выточив две втулки диаметром 26мм с
бортиком и просверлив в них отверстия со смещением 2 мм от центра диаметром 14 и
10мм так, чтоб они наделись на оси штока
Также взят обрезок трубы с внутренним диаметром чуть больше диаметра штока и приварен к нему пруток с резьбой М12.
В качестве корпуса использован швеллер шириной 80мм и
высотой 40мм внутри вварены две перегородки с отверстиями. В отверстия вварены
втулки с внутренним диаметром 26,5мм и длинной 19мм. Расстояние между
перегородками выбрано такое, чтоб вся собранная конструкция имела небольшие люфты,
и шток легко вращался.

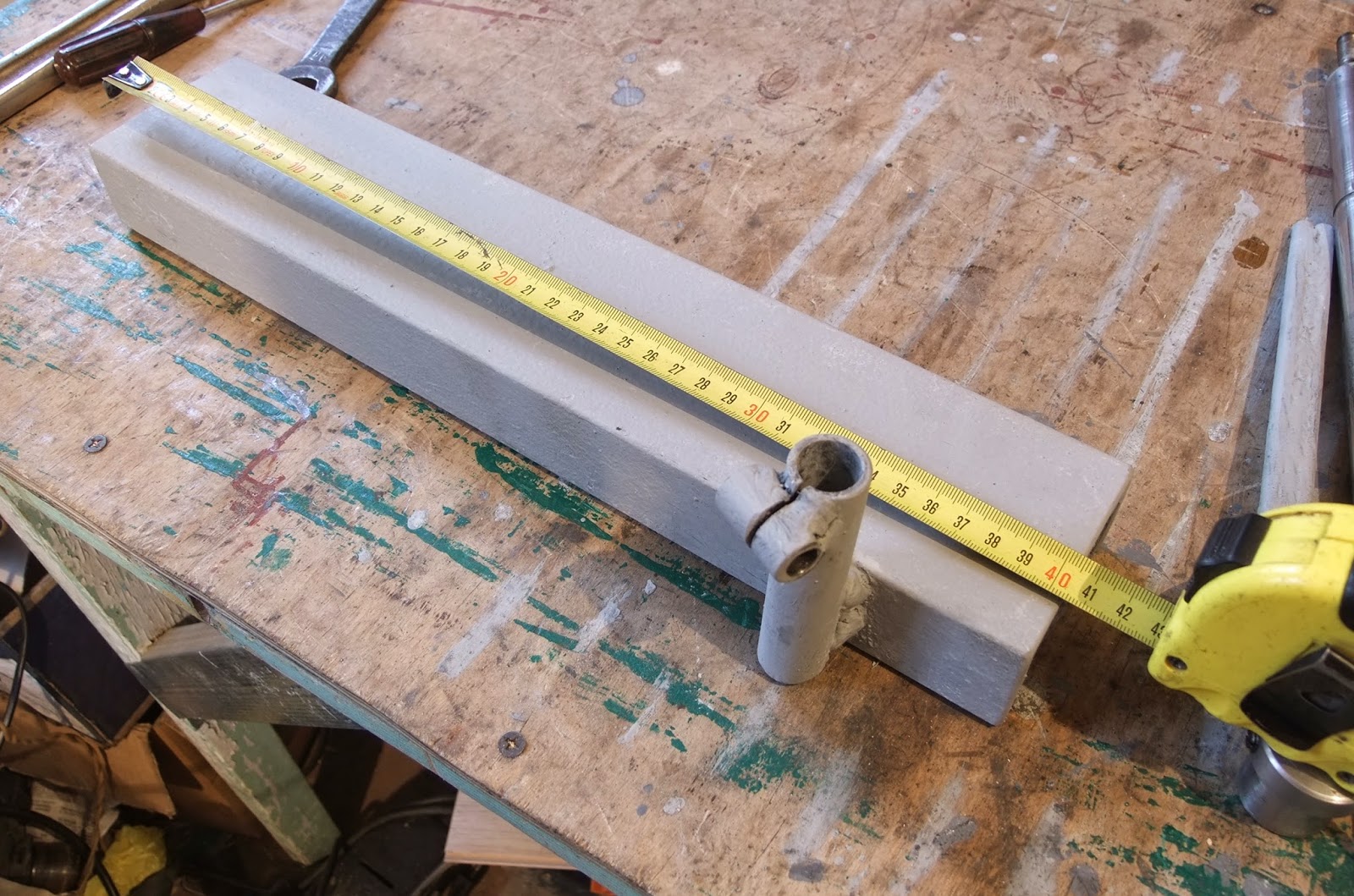

К швеллеру приварен обрезок трубы для крепления подручника.
Труба на конце разрезана и по обе стороны разреза приварена гайка и втулка так,
чтоб при вкручивании через них болт зажимал подручник.
Собранный подручник выглядит так:
