В данной версии изменилось:
1. Убраны неактивные, ненужные параметры.
2. Возможно смещение чётных строк чтоб убрать лесенку (расчёску) на краях и линиях
3. Добавлен калькулятор для выжигания на цилиндрах
4. В конце работы лазер выключается
5. Возможно генерировать 2 дополнительных файла для обхода по контуру и перемещения из центра рисунка к началу прожига.
Ссылка на скачивание: https://drive.google.com/file/d/1sobJQ-Hor9sVJJcZ_jXsbhpFVQT3P72E/view?usp=sharing
Версия 1.2:
https://drive.google.com/file/d/1rHtW3OnJZIKBOyb2lAVNfJDfgA949wYE/view?usp=sharing
Всем привет. Публикую ссылку на самую последнюю версию, чтоб не пропала работа. Что будет дальше - не знаю. У нас стреляют.
https://drive.google.com/file/d/1rHtW3OnJZIKBOyb2lAVNfJDfgA949wYE/view?usp=share_link
Теперь можно работать прямо из выжигалки.
Приветствую. Есть новая версия программы. Выжигалка 1.3
Скачать можно по ссылке:https://drive.google.com/file/d/1i0Z_thIASojWNKEIwXNsQIYLMOgNQBJN/view?usp=share_link
Если выжигать из программы, то программа в 90% случаев сама находит нужный порт и подключается.
И появилась возможность вырезать картинку, или просто обвести после прожига.
Есть новая версия выжигалки. 1.4 https://drive.google.com/file/d/1jrtxJpu_QaYKxYI8Z1JyCnZF532hkNRR/view?usp=share_link
дополнения:
1. выбор змейка или в одну сторону
2. можно пропускать белое по краям (работает только с лазером)
3. Рассчитывает время прожига. Можно вставить коэффициент для правильного расчёта.
4. тесты перенесены в настройки и установлены напротив регулировок.
5. добавлен тест на ступеньки
6. запоминается галочка на включении подсветки. Удобно.

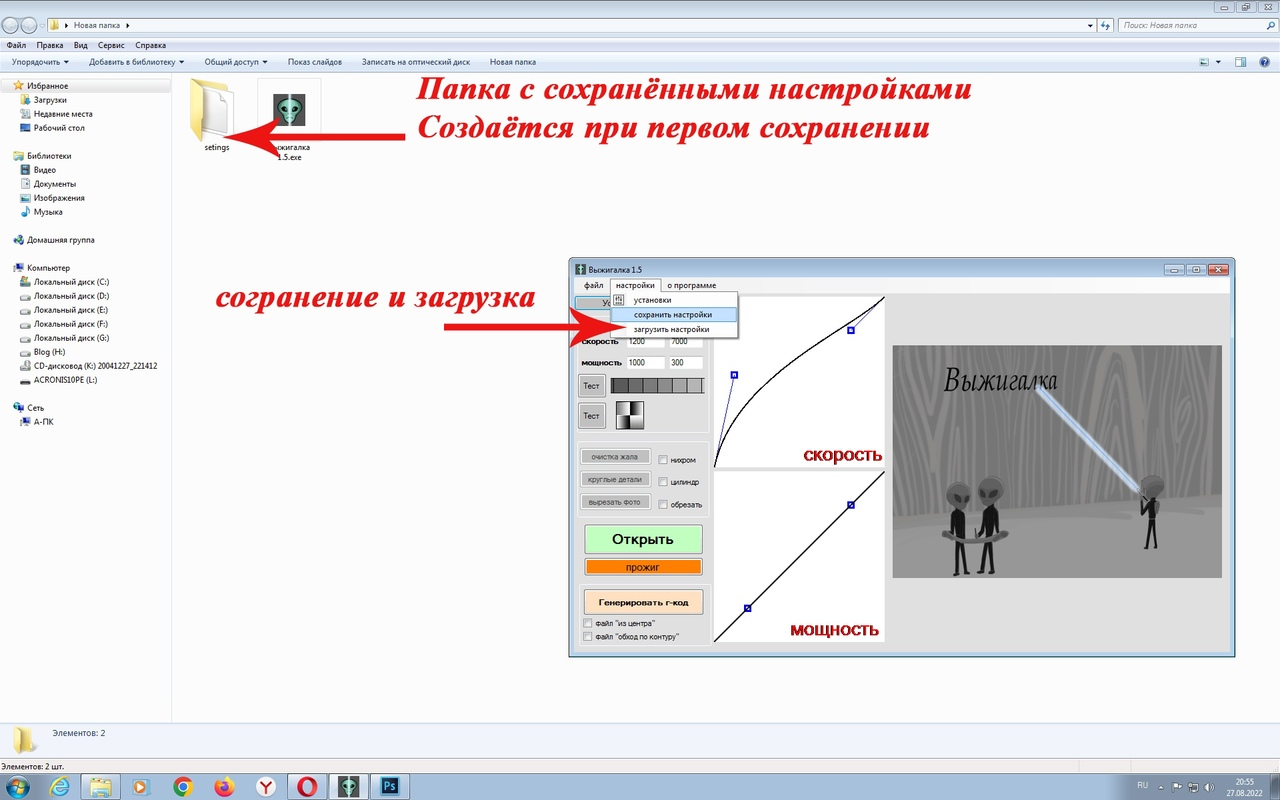

может сохранять настройки
Скачать: https://drive.google.com/file/d/1nbwYhAi5qd49cUMqCHnxHxuqF3KSRNtn/view?usp=share_link
Скачать новую версию можно по ссылке:
https://drive.google.com/file/d/19DiTrjpbyO0Qm61Vnl-zdXZsQwOwZ2W1/view?usp=share_link
https://drive.google.com/file/d/1ADBh0umP_PHG83efIiZ-i1b-wMqHmfL8/view?usp=share_link
https://drive.google.com/file/d/1tWE_i7cEkYVLW9B-rIypqkTqDlRcyypl/view?usp=share_link
Исправлен баг с наклоном картинки если выжигать с пропуском белого по краям. Странно что никто не указал на это раньше.
Версия 1.5.4
скачать: https://drive.google.com/file/d/1poedn5v_hlxVQyE4TQuWsQAf4QSAbYF8/view?usp=share_link
Версия 2.1 https://shenrok.blogspot.com/p/2_26.html
Уменьшено потребление оперативной памяти примерно в 10раз.
При подключении к станку автоматически подаётся команда разблокирования, подойдёт для станков с концевиками.
Версия 2.1.1 скачать: https://drive.google.com/file/d/1BzvN7ZTeo14N9MH6X0jvjLz3QJKI9C29/view?usp=share_link
1. Кнопки нихром, цилиндр и обрезка сделаны более явными чтоб обращать внимание при активности.
2. Исправлен баг: при галочке на Лазергрбл неправильно сохранялся генерированный г-код.
3. Оптимизировано автоподключение к станкам с "концевиками" и с прошивками выше 1.1
4. исправлен баг: включение подсветки при ручном подключении.
5. По окончании прожига не обязательно нажимать кнопку продолжить.
6. Немного оптимизирован генерируемый г-код.
7. В редакторе картинок изменён вид картинки при изменении резкости.
Версия 2.1.2 скачать: https://drive.google.com/file/d/1bdWqAssdCUiQIsmVemNX-gbRNKs0ZdHV/view?usp=sharing
1. В окошках кривых отображаются координаты ключевых точек. Для визуализации и удобства повторения.
2. В настройках можно внести дополнительные строки в начало и конец Г-кода. Например для включения и отключения вентиляции. При условии что ваш станок это поддерживает.
3. В настройках "обрезки" Так же можно вносить начальные и конечные строки Г-кода. Например для включения компрессора. При условии что ваш станок это поддерживает.
4. В редактор изображений добавлены кнопки автофильтров "Выравнивание гистограммы" и "автоконтраст". К сожалению, пока данные фильтры невозможно регулировать.
Версия 2.1.3 скачать: https://drive.google.com/file/d/1M-TANBHKJfQo13yPaDABkij1jjdzap6V/view?usp=sharing
1. исправлено автоподключение.
2. есть возможность добавить разгон в начало каждой строки
Версия 2.1.4 скачать: https://drive.google.com/file/d/1nc5Cda9LlV9_JR1qmAaZ863BkMRiS_y1/view?usp=share_link
Расширенная возможность вырезать картинку после выжигания
Версия 3.0 скачать: https://drive.google.com/file/d/1CINBPQcFqDLb1yHSt52IvF26dXNbue48/view?usp=drive_link
можно дополнительно к контуру добавить отверстие. Удобно для брелков, ёлочных игрушек, подвесок и прочего.
Версия 3.1 скачать:
https://drive.google.com/file/d/1qIrLbF4vtpWo4jFudcPtk0G0JrhboqE6/view?usp=sharing
На резке команда М4 заменена на М3
Оптимизировано для вин ХР..
Версия 3.2 скачать:
https://drive.google.com/file/d/1pN_7-doguowXbYme1N5AL3NpbICXpGaj/view?usp=sharing
исправлен разгон и торможение.
Версия 3.3 скачать:
https://drive.google.com/file/d/1DKCZPQHJWfxMKK6KsISqJZwWBs8dw4z_/view?usp=sharing
Доброго вечера.
ОтветитьУдалитьЯк можна з вами зв'язатися?
ещё актуально?
УдалитьДобрый день, Александр!
ОтветитьУдалитьВот уже несколько лет натыкаюсь на Ваши видео и статьи в блоге... и с интересом их просматриваю.
Как-то раньше я обходил стороной тему лазерный диодов, хотя и небольшой cnc-граверчик давно имею, и парочку 3D - принтеров себе собрал уже несколько лет как... Но вот, сподвигли меня коснуться и этой темы. Пересмотрел некоторые Ваши видео, почерпнул много полезной для себя информации, но еще больше вопросов возникло...;) Вы довольно давно уже плотно(практически) занимаетесь этой темой, а видео на канале довольно двевние я просматривал(3-4 года тому). Посему не стал писать под каждым видео свои вопросы, а решил винести их все сюда...;) Думаю, не мне одному, будут интересны Ваши ответы на мои вопросы, с высоты, так сказать опыта и технологий сегодняшнего дня. Может имеет смысл сделать отдельное видео или стрим на данную тему? Впрочем, это на Ваше усмотрение. А теперь по-порядку:
I. Механика.
Удалить1. Вопрос первый - почему отказались от роликовых направляющих?
При чем, что самое удивительное, в пользу круглых валов, самого неудачного решения в механике. Я бы еще понял преход на рельсы, даже самые "дешманские" 9-е уже лучше круглых валов. Экономия? При раме из профиля 2040 - не вяжется ну никак... С такой рамой, даже балка из 20х20 профиля и дешевые китайские алюминиевые роликовые каретки были бы и качественнее и дешевле той надстройки из пластика и валов с подшипниками. И почему классика, почему не CoreXY? Данная кинематика в 3D печати показала себя очень хорошо и по скорости и по точности.
2. Вопрос второй - по движкам и скоростям. Посмотрел соответствующее видео и сильно удивился... Там Вы "тестируете" скорости движков до 15 000 мм\мин, и это при том, что у Вас 160 шагов на мм, если ничего не путаю. И делаете это все Вы на обычной Ардуинке... Это за пределом моего понимания. Разумеется я не эксперт, потому собственно и пишу Вам, но все же.. как такое возможно? Насколько я помню по видео, остановились Вы на скорости 13 000мм\мин., без пропуска шагов. Что-то я либо неправильно считаю, что довольно вероятно, ибо "я только учусь", либо... У меня получается такой расклад: 13000/60=216,7 мм/с, 216.7*160=34 666,7 шагов(импульсов) в секунду. Т.е. Ардуинка, работающая на частоте 16кГц, способна только на один из 2-3 двигателей выдать >34кГц импульсов??? Китайский MKS для своей платы DLC на Mega 328(разогнанной до 20кГц) скромно сообщают о максимальной скорости в 3 000мм/мин.
УдалитьНе правильнее ли было бы просто поставить лазер на максимум, и прочертить окружность по вектору, диаметром 100-200мм, для поиска максимальной скорости без пропусков шагов и проконтроллировать это банально циркулем?
3. В прежней версии cnc-лазерного станочка, Вы использовали компрессор. Почему отказались и заменили на 2 вентилятора на раме? Шум от компрессора или неэффективность? Ведь, хоть и изредка но нужно что-то резать(не обязательно фанеру и толстую).
И еще, сейчас многие китайские производители ставят конус на нижнюю часть корпуса лазерного модуля, а сверху довольно мощный высокооборотистый вентилятор 40х20. Такая конструкция способна не тоько эффективно охлаждать сам лазерный диод, но и продувать место реза. Что Вы думаете об этом решении?
II. Электроника.
УдалитьНа сегодняшний день пара Ардуинок,плюс шилд с древним 1602 мониторчком и кнопками, плюс модуль SD карты, плюс 3 шаговых дайвера - далеко не самое экономичное решение, не говоря уже об удобстве и быстродействии. Тот же MKS DLC32+TF24 и дешевле и производительнее и много крат удобнее. Тут тебе и оффлайн контроллер с 2.4" тачскрин экраном(ну или 3.5" чуть дороже), и работа с компом со стандартными программами, и wifi web-интерфейс и мбильное приложение для IOS и Android, ну и производительность как миниммум в два раза выше. Китайцы реальные 8 000 мм/мин заявляют. Опять же если отказаться от экрана(оффлайн от компа все равно останется за счет web, sd, и мобильного приложения), то можно и grbl32 и fluidnc поставить. Ну а с Вашим приложением "Выжигалка", все те ранние проги не столь актуальными становятся...
III. Лазерный модуль и софт, включая "Выжигалку".
В настоящее время в лазерных модулях 5Вт оптических и >=30Вт китайских появляется FAC. Что это и как устроено, пока не разбирался, но обещают квадратную точку размером от 8х8 до 4х4 сотки.
Значит прямоугольника по Х нету и нечего тут настраивать. Размер точки менее одной десятки в диаметре позволяет гравировать картинки с разрешением в 10пкс/мм по обоим осям, больше чего глазом уже не разглядеть, и это даже при не очень точном фокусе(кривизне материала). Получается все что нам нужно - определить максимальную скорость по черному при 100% лазера и ограничить уровни в картинке в зависимости от материала. Ну, и, конечно, добиться целого количества шагов на один "пиксел".
Уф, наверное что-то забыл сказать, но и так много текста получилось...:)
Надеюсь Вы это прочитаете, заинтересуетесь и осветите в одном из следующих видео.
P/S/ Не знаю как тут работают оповещения, если не сложно, в случае ответа или вопросов, стукните на admlaz@yandex.ru
Приветствую.Давайте поотвечаю, что смогу. Но всё что скажу это моё личное мнение.
УдалитьМеханика.
1 потому что ролики дерьмо полное в особенности для лазера.
Смотрите, модуль должен двигаться как можно быстрее и динамичнее то есть разгон и торможение должны быть как можно быстрее. При этом у нас нет никаких нагрузок. Поэтому требования такие: каретка должна быть как можно легче, люфты должны отсутствовать, движение должно быть лёгким. 2 вала и 4 подшипника полностью удовлетворяют этим требованиям. чтоб сравниться с этим нужно 2 рельсы и минимум 3 каретки. А это уже накладно и смысла в этом нет.
почему не CoreXY? А зачем? какой смысл? Основная задача станков это растр Если бы для вектора, тогда ещё понятно. А так управлять одним двигателем легче чем двумя. Это к вопросу о скорости.
Скорость.
УдалитьЯ не занимался расчётами(пока) и не могу сказать точно. Но думаю управлять одним двигателем с такой скоростью ардуинке вполне под силу. Не забывайте, тестировалось в программе рибс, там управление идёт напрямую, минуя г-код. Опять таки вопрос по окружности. Это не г-код. Рибс заточена под растр, а это управление одним двигателем одномоментно.
Компрессор.
Компрессор я использовал для резки. На выжигании он зло, так как не даёт черноты. Использовать при выжигании можно только на коже. может ещё на чём то, но не на дереве. Про конус с вентилятором вы путаете. невозможно вентилятором нагнать в конус и охлаждения не будет. если конус - то компрессор.
К ардуинке привык и её хватает. Зачем усложнять?
УдалитьПро FAC слышал, но ещё не сталкивался. Сказать ничего нового не могу.
Спасибо за ответы, мне было именно от практика интересно их услышать.
ОтветитьУдалитьВсе же по механике позволю себе несколько своих замечаний. У меня оба принтера на CoreXY и рельсах, гравер - классика на круглых валах. Мне есть с чем сравнивать. На CoreXY достаточно одной рельсы и одной направляющей на Х и по одной с каждой стороны Y. Т.е. 3 рельсы, и 3 каретки. При данной кинематике каретки максимально легкие, движки за пределами перемещений, а перекресные ремни компенсируют перекос балки портала. Таким образом получаем и скорость и точность. Возможно для растра все не столь важно, но ведь не растром единым ограничивается использование лазера. А про сложность управления - не понял. Одна строчка в прошивке, а дальше Вам и стандартным программам без разницы как контроллер все это разруливает.
То с каким грохотом и вибрациями работает механика на Вашем гравере просто пугает. О какой точности может идти речь если Вам приходится даже разъем на лазерной головки термоклеем заливать... С колесами пока дела не имел, но прикупил на попробовать. Ничего не скажу о долговечности, но пока понравилась и плавность и отсутствие люфтов(правильная регулировка эксцентриков). Я имею в виду вот такие каретки: https://aliexpress.ru/item/1005001835688133.html?af=739_701906&aff_fcid=d23350dd7e9a46efb43c071d5df71342-1644754666071-00427-_AVoVwX&aff_fsk=_AVoVwX&aff_platform=api-new-link-generate&aff_trace_key=d23350dd7e9a46efb43c071d5df71342-1644754666071-00427-_AVoVwX&cn=11r78stl0wg6uglh2t3n2wq0oyhhpayk&cv=3&dp=11r78stl0wg6uglh2t3n2wq0oyhhpayk&gatewayAdapt=glo2rus&sk=_AVoVwX&sku_id=12000017796098844&terminal_id=ee7dbc615ec448549c7527ca31e8ebe6&utm_campaign=739_701906&utm_content=3&utm_medium=cpa&utm_source=aerkol
По скорости движков: ардуинка, как контроллер должна выдавать сигналы dir, step на движек и не важно на какой прошивке. Сама она работает на частоте 16кГц, соответственно я и не понимаю как она может выдавать сигналы двукратно превышающие свою частоту работы. Именно не сигнал(один определенной частоты), а сигналы с данной частотой.
По компрессору понял, по конусу - это не для резки, а именно обдува, там конус довольно большого диаметра. Такую воронку можно легко напечатать и установить самому. Вот примерно, что я имею в виду: https://ae01.alicdn.com/kf/Sd5d0b5d7be4d43958fa1fbb45fed2400o.jpg
Просто ардуинки подорожали существенно в последние годы, решения на esp32 оказались не только мощнее, но и дешевле...;) Там и скорости реально больше и осей можно больше 3 городить, не говоря уж об экранах и wifi.
Я не буду вам ничего доказывать, просто укажу на одну вашу неточность. Ардуино работает не на 16кГц а 16Мгц Это совсем другие порядки. Так что пересчитайте. То же самое и с механикой. Приходилось настраивать станки на одной рельсе. люфт ужасный.
УдалитьЗаморочился и посчитал сам. На каждый шаг нужно примерно 448 тактов кварца. При этом нужно 160 тактов на высокий сигнал остальное на низкий. Вполне приемлемые числа. ничего сверхсложного.
Удалить👍
УдалитьСпасибо, да, лопухнулся с мГц... Но все же, поискал в интернете информацию на данную тему. У GRBL на 328 Меге ограничения по частоте сигналов 30кГц и 3 оси. Так что 13 000 мм/мин все равно за пределами при 160 шаг/мм даже при одном моторе.
ОтветитьУдалитьЛазер и станок(испытывающий нагрузки при перемещении) - разные вещи. Механику лазера правильнее с 3Д принтерами сравнивать, а не со станками(фрезерами). У самих рельсовых направляющих не бывает ужасных люфтов...;)
Причём здесь грбл. Грбл очень медленная и многие программы отказываются с ней работать. я же вам уже писал об этом. Тест был на программе РИБС
УдалитьЕсли вы хотите меня убедить по поводу механики, то не нужно. Я это всё давно прошел. Вы спросили - я ответил. Хотите делать по своему - пожалуйста.
здравствуйте, сколько будет стоить автономник на выжигалку TWOTREES, TT-5.5S
ОтветитьУдалитьЗдраствуйте. Не могу открить вашу програму вижигатель. Помогите.
ОтветитьУдалитьоткрыть или скачать?
УдалитьЗдравствуйте. У меня скачивается, но не открывается вторая версия программы "Последняя версия 1.2". Пишет неизвестный формат.
ОтветитьУдалитьобновите ваш архиватор.
УдалитьБыла такая же проблема, решилась предложенным Вами способом (обновить архиватор). Спасибо за отличную программу и подробное описание.
УдалитьУже есть версия из которой можно выжигать напрямую.
УдалитьВибачте за делітанське питання як налаштувати повідомлення,про вихід нових версій або статей у вашому блозі?
ОтветитьУдалитьЧестно говоря я и сам не знаю. Справа на странице есть кнопка подписаться, и внизу страницы. какая из них будет работать - не знаю.
УдалитьНе распаковывается скачанный архив пишет битый, что делать ? есть-ли другая ссылка?
ОтветитьУдалитьобновите винрар
УдалитьАлександр. Здравствуйте. Почему-бы Вам не доработать Вашу программу Выжигалка, и добавить в неё линейки и сделать бегунок, что-бы было видно где выжигается. Как в лазер ГЭЗБЛ.
ОтветитьУдалитьЗдравствуйте. Смотрите в чём дело, я рекомендую использовать прожиг через мою программу только на этапе настройки и отладки, а уже прожиг работ делать именно через лазергрбл. У меня для этого в программе есть специальный чек-бокс где можно поставить галочку и при нажатии кнопки прожиг созданный в выжигалке код автоматически откроется в лазергрбл. Там очень хорошо проработана отправка файла на станок. Либо создавать г-код в программе, а выжигать автономно с карты памяти.
УдалитьСпасибо. Всё понятно. Я пробовал выжигать фото и картинки и в Вашей программе и в ГРБЛ. в Вашей намного круче и быстрее.
УдалитьСпасибо за отзыв.
