Одна из разновидностей конденсаторных двигателей.

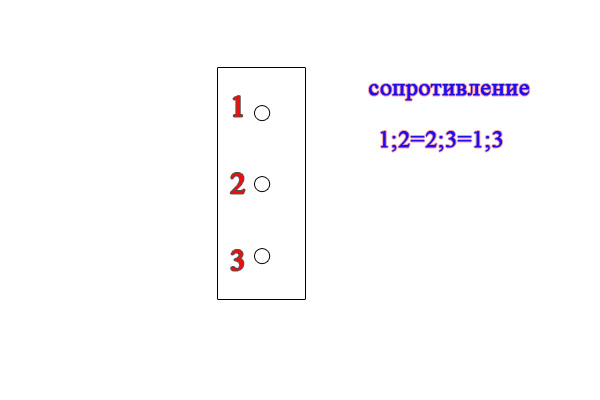

При определении типа двигателя, о котором я рассказывал здесь, встречаются некоторые исключения. Например, двигатель имеет 3 вывода, сопротивление между парами которого одинаково.

И мы понимаем, что это трёхфазный двигатель. Но на шильдике написано: "однофазный, конденсаторный" и указана ёмкость рабочего конденсатора.

 Где же ошибка? На самом деле никакой ошибки нет. Давайте разберёмся.

Для начала нам необходимо понять, что такое три фазы и какие бывают стандарты трёхфазного напряжения.

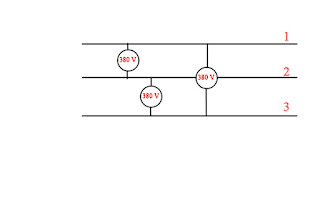

Давайте представим, что у нас имеются три провода, по которым протекает трёхфазное напряжение. Один провод - одна фаза, другой - вторая и третий - третья. Если взять вольтметр и замерить напряжение между двумя любыми из этих проводов, то показания будут 380 Вольт. Назовём его межфазным.

А если у нас имеется четвёртый провод - нулевой, то напряжение между ним и любым из трёх будет 220 Вольт. Это показание назовём однофазным.

 На самом деле, такие напряжения называются "линейное" и "фазное".

Такие показания для нас будут наиболее привычны, так как являются самым распространённым стандартом. Но не единственным. Межфазное (линейное) напряжение может быть 660 Вольт, 380 Вольт, 220 Вольт, 127 Вольт. Поэтому при расчёте трёхфазного двигателя для соединения "звезда" берут одно из значений межфазного напряжения, при этом для "треугольника" получается следующее меньшее напряжение.

Трёхфазные двигателя бывают 660\380   380\220  220\127 Вольт при соединении "звезда"\"треугольник". На бирках (шильдиках) двигателей обычно пишут сначала меньшее напряжение (треугольник), а затем большее(звезда).

Двигателя 380\660 встречаются довольно редко, обычно это двигателя большой мощности, и подключать их в обычную однофазную сеть зачастую не имеет смысла. Двигателя 220\380 - самые распространённые, те к которым мы с вами привыкли, которые мы подключаем в однофазную сеть и получаем от них до 80% мощности. В зависимости от схемы подключения. А вот двигателя 127\220 при включении на звезде в однофазную сеть 220 Вольт с рабочим конденсатором отдают около 90% номинальной мощности. Используя эту особенность, промышленность выпускает однофазные-конденсаторные двигателя которые, по сути, являются трёхфазными 127\220 Вольт.

Помимо таких двигателей выпускаются бытовые центробежные насосы (БЦН) которые так же являются трёхфазными у которых 220 Вольт на звезде.

 Так же была целая серия промышленного электроинструмента рубанки, ручные циркулярные пилы...

Подключаются такие двигателя в однофазную сеть 220Вольт очень просто. Два провода идут напрямую в сеть, а третий подключается к любому из двух через рабочий конденсатор. Как подбирается ёмкость рабочего конденсатора, я рассказывал здесь. Для смены направления вращения два любые провода меняются местами.

Если запуск происходит тяжело, можно использовать пусковой конденсатор с ёмкостью, не превышающей рабочую более чем в 2 раза.
